超聲焊接系統-工作原理
1.超聲波發生器將低頻交流電轉化為高頻交流電，通過換能器將電能轉化為高頻振動的機械能；
2.焊頭作用于熱塑性塑料的接觸面時產生每秒幾萬次的高頻振動；
3. 高頻振動通過上焊件把超聲能量傳送到焊區，此區域的上下焊件發生摩擦，產生局部高溫；
4.超聲作用后，壓力持續幾秒，使其凝固定型，形成堅固的分子鏈，實現焊接。
|

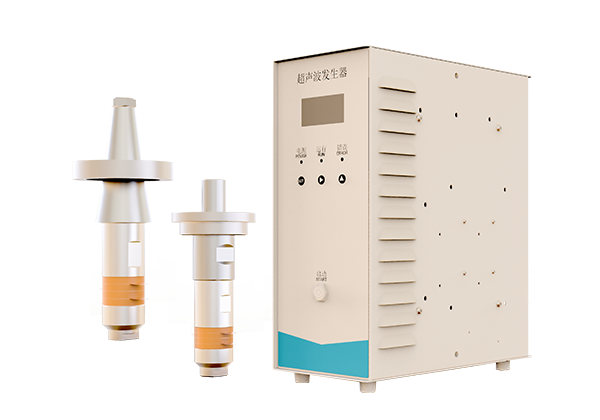

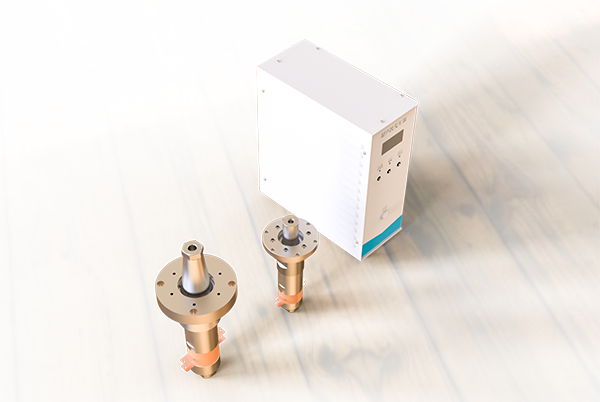

超聲波焊接系統-產品型號
|
|
——
|
|
15K超聲焊接系統
|
|
項目
|
技術參數
|
|
適用
|
較大型、難焊接的塑膠產品
|
|
額定功率
|
2000~3000W
|
|
頻率
|
15KHz
|
|
|
|
|
|
|
|
20K超聲焊接系統
|
|
項目
|
技術參數
|
|
適用
|
精密、超薄的塑膠部件，如SD卡
|
|
額定功率
|
900~2000W
|
|
頻率
|
20KHz
|
|
超聲焊接系統-技術參數
|
|
項目
|
技術參數
|
|
輸出功率
|
900-3000W
|
|
工作頻率
|
15KHz/20KHz
|
|
工作電源
|
AC220V 50Hz
|
|
自動搜頻時間
|
＜1S
|
|
自動追頻時間
|
0.1~5S
|
|
電源重量
|
4KG
|
|
功率穩定度
|
≤8％
|
|
遠程端子動態響應時間
|
≤15ms
|
|
過流保護電流
|
12A
|
|
過流保護時間
|
100ms
|
